貼片機貼片程序的編輯
貼片機貼片程序的編輯

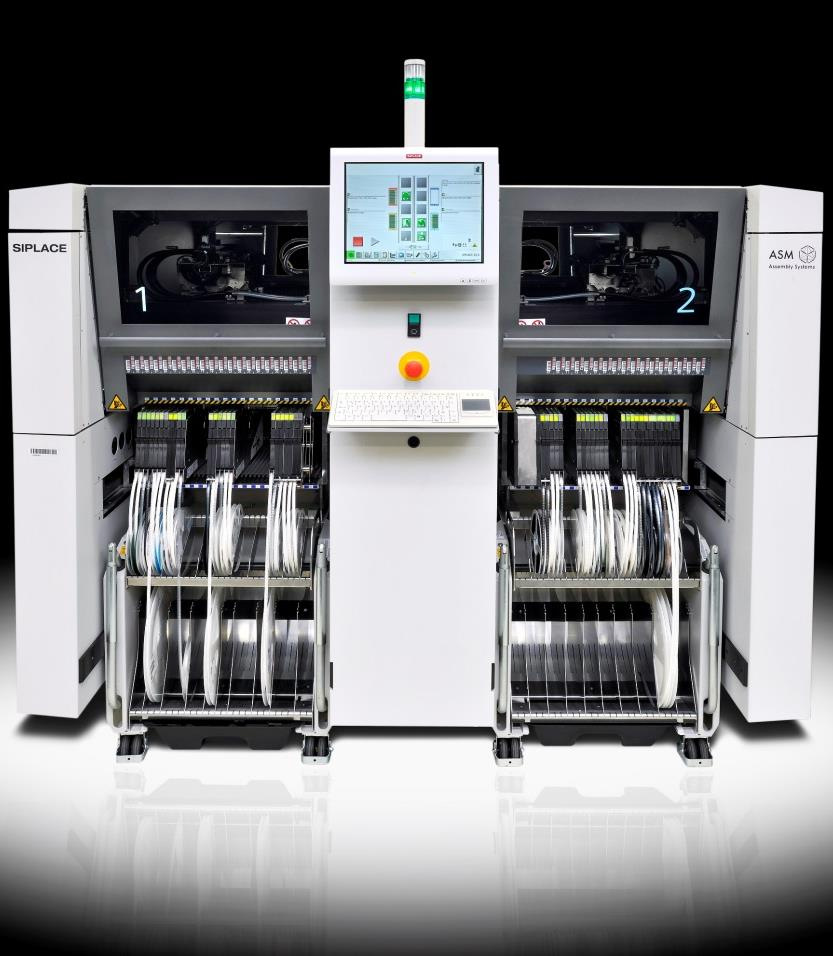

在貼片加工廠中，貼片機是最重要的設備，貼片機要運轉需要對其進行程序編輯，使之能夠按照我們設定的程序進行吸取元件貼片，貼片程序設計編輯的好，也有利于提高貼片機的貼裝產能。
貼片機貼片程序編輯的順序和要求如下：
(1)貼片元件程序的設定，元件的程序是指定貼放在PCB上的元器件位置。貼片數據有元器件型號、位號、X坐標、Y坐標、放置深度等,在批量生產前，必須根據客戶提供的BOM表進行程序設定。
(2)基準數據。包括MARK點、坐標、顏色、亮度等，貼片頭的攝像機首先搜索基準,發現基準之后,攝像機讀取其坐標位置,并送到貼裝系統進行數據分析,經計算機發出指令,由貼裝系統控制貼裝頭移動從而使PCB精確定位
(3)元器件數據庫 元器件尺寸、引腳數、引腳間距和對應吸嘴類型等
(4)FEEDAR排列數據。供料器排列數據指定元器件所選用的供料器及在貼片機臺車上的放置位置
(5)PCB數據。PCB數據包括設定PCB的尺寸、厚度、拼板數據等
