AOI不良品檢測確認流程
AOI不良品檢測確認流程

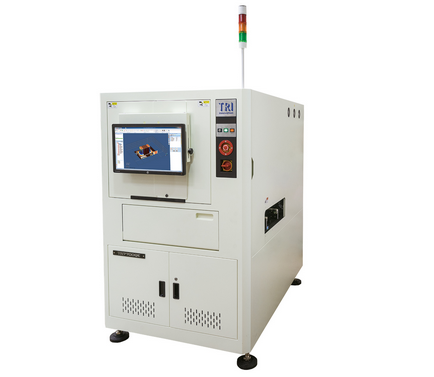

AOI（Automated Optical Inspection縮寫）的中文全稱是自動光學檢測，是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備（比如說錫珠、多錫、連錫、立碑、連橋、空焊、假焊等），在SMT生產線后段，提供檢測直通率和效率。
AOI不良品檢測確認流程
1）采集
AOI設備上有一個相機，對PCBA負責拍照采集圖像，目的是為了采集焊接后的pcba成像
2）算法識別成像
經過采集的PCBA會經過算法生成圖像顯示在屏幕上，圖片非常直觀明顯，這是設備的核心功能，也是評判一臺設備精準性、穩定性、易用性的重要標志
3）比對
在PCBA批量生產前，每款產品都會制作一個OK板的數據存入數據表中，批量生產的數據會依據OK板的數據進行比對，如果比對OK，就會pass，如果出現異常，由工作人員進行目檢核查，如果核查依然是不良板，則需要返工，如果目檢核對正常，則在機器里將數據導入列入正常值，后續的板子會不斷的與優化的數據進行比對。
以上就是AOI工作的大致工序，雖然AOI是自動檢測，但是后面還是需要安排目檢崗位進行確認和檢測。確保品質優良。
