貼片機編程需要哪些數據信息?

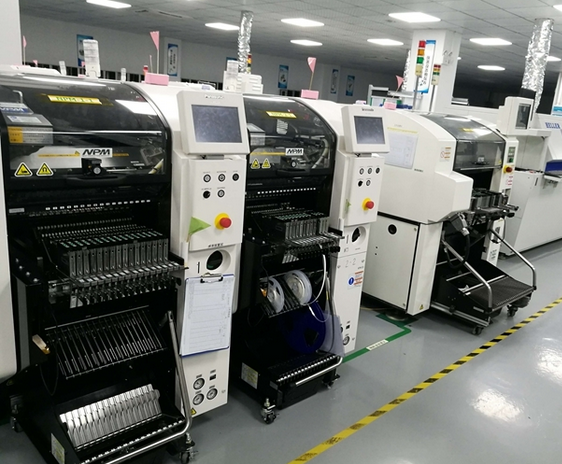

貼片機是用于貼裝電子元件到pcb指定焊盤上，是全自動、高精度、快速化的設備，貼片機要正常工作，需要工程師提前對貼片機進行編程和在線調試，因此貼片機編程需要相關的BOM和Gerber數據信息。
貼片機編程通常需要以下數據信息
1.pcb的基本信息：包括pcb尺寸、形狀、和焊盤位置信息、拼板數據
2.mark點信息：mark點的坐標信息
3.貼片位置信息：位號、坐標、角度等
4.元件庫：貼裝元件的尺寸、形狀、料號
5.吸嘴基本信息：拾取元件時的吸嘴高度和移動速度
根據以上數據信息，對貼片機進行離線編程和機器調試
離線編程步驟
1.準備客戶提供的BOM表和Gerber文件，編程需要在電腦上操作，因此最好提供excel格式的電子文件
2.根據客戶提供的文件進行坐標提取
如果客戶提供了excel坐標數據，可以直接使用編程軟件將坐標與BOM合并，如果客戶只是提供了pcb,則需要用軟件導出坐標成excel格式，再操作上面的步驟，最后確認BOM和坐標合成是否有遺漏及重位，如果有，則需要跟客戶聯系溝通。
在完成了離線編程后，則需要進行在線調機測試，方法如下
將程序?qū)氲劫N片機，校正坐標位號，開機打樣首件確認。
